江蘇化工流程泵

一、化工流程泵性能范圍（按設計點）

流量： Q 1.6-1500m3/h

揚程： H 5-125m

工作壓力： P 小于等于 1.6MPa

工作溫度： t -20 ～ +150 攝氏度

二、化工流程泵適用行業

氯堿、純堿工業；醫學、化肥、農藥；石油化工、化纖、造紙工業；染料工業；環保工程及水處理系統。

三、化工流程泵結構形式

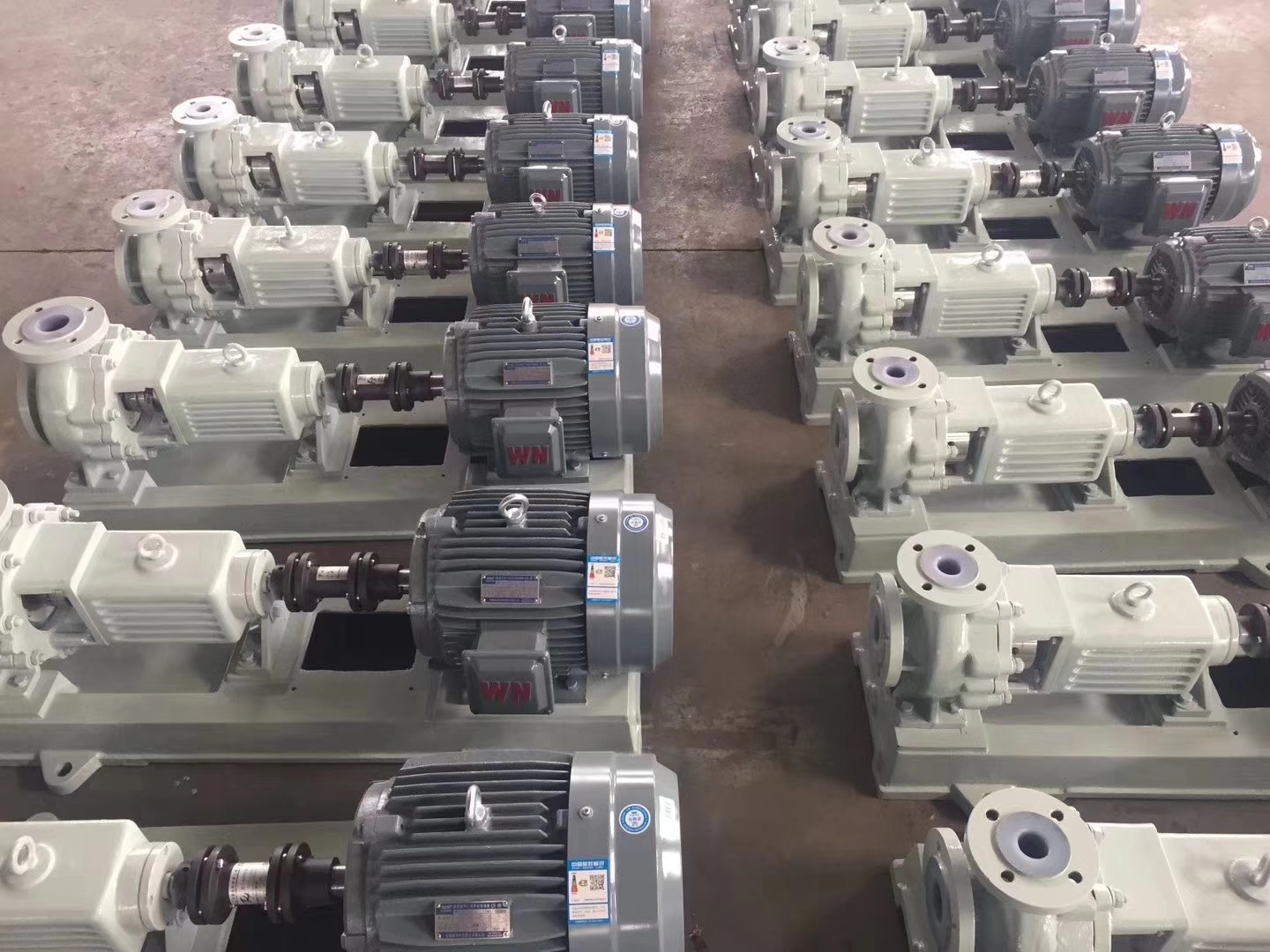

臥式后開門結構，泵頭與電機采用聯軸器連接，安裝在底板上，葉輪為后開式，三只軸承，軸封采用外裝式機械密封，設有冷卻裝置，軸承體的油位用油鏡觀察；結構緊湊合理。該泵在泵體上鑄有支腳，可承受來自管路的荷載并直接傳給基礎，這樣泵轉子不會因泵承受荷載而產生彎曲，從而保證了承載和機械密封的使用壽命。維修時不需將與泵體相連的管路打開，只要打開托架與泵體的螺栓，將兩者分開就可維修葉輪和機械密封，簡易方便。

泵的旋轉方向：從電機端朝泵看，順時針方向旋轉。
